35千伏有载调压变压器

35千伏有载调压变压器

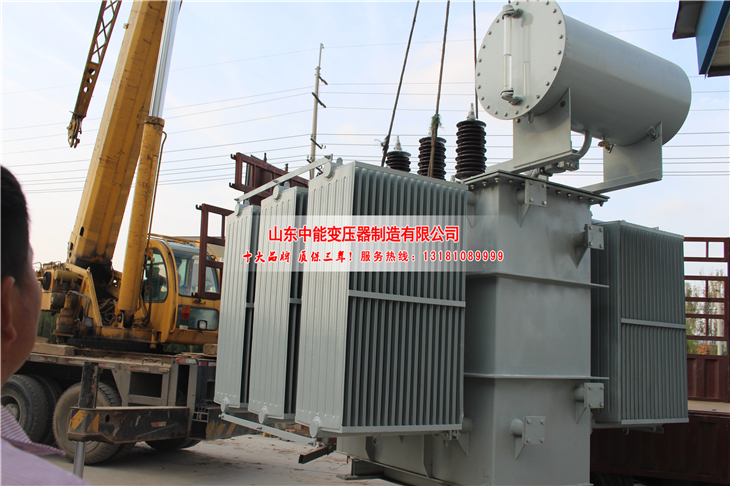

35千伏有载调压变压器(SZ9或者SZ11型)


  概述:装有有载调压分接开关的变压器称为有载调压变压器。有载调压变压器是从变压器绕组中引出若干分接头通过有载调压分接开关,在保证不切断负荷电流的情况下,变换分接位置,改变其有效匝数,即改变了变压器的变压比来达到输出电压不变的目的。在变换分接过程中的能量一般用过渡电阻来吸收限止循环电流。
  有载调压变压器主要用于:
  A、稳定电网在各负载中心的电压,以提高供电质量;
  B、作为两个网络之间的联络变压器,利用有载调压来分配网络之间的负载;
  C、用于带负载调节电流和功率的电源,来提高生产效率的场所;
  D、有于必须严格控制电压的场合,如电子工业,医学等方面所用的电源变压器。

中能35kV级SZ11系列有载调压油浸式电力变压器技术参数

额定
容量

电压组合(kV)

联结方式

损耗(kw)
空载电流(%)
阻抗电压(%) 重量(Kg)

外形尺寸(mm)

(长x宽x高)

轨距纵向/横向
高压
低压
空载
负载
器身重
油重
总重
800


35

36.5

38.5

10

6.3

6

Yd11
1.39 10.40 1.0

6.5

1650 945 3450 2790x1220x2070 820/820
1000 1.65 12.80 1.0 1920 1050 3860 2830x1240x2090
1250 1.96 15.40 0.9 2085 1100 4360 2870x1310x2150
1600 2.39 18.40 0.85 2410 1230 4995 2875x1310x2320
2000 2.89 20.30 0.75 2720 1280 5460 2980x2080x2320
2500 3.44 21.70 0.75 3630 1500 6420 3060x2190x2430 1070/1070
3150 4.10 26.00 0.7 7 4030 1770 8360 3180x2240x2450
4000 4.95 30.70 0.7 4980 2150 9350 3270x2410x2540
5000 5.85 36.00 0.6 5900 2420 10960 3490x2480x2780
6300 7.02 38.70 0.6 7.5 7920 2950 14100 3710x2600x2965 1475/1475
8000 Ynd11 9.90 42.80 0.55 9400 3310 15800 3850x2680x3170
10000 11.68 50.60 0.55 10500 3960 18980 3960x2750x3250
12500 13.77 59.90 0.5 8 13590 5010 23140 4035x2980x3470
16000 16.80 72.80 0.5 16930 5980 27350 4140x3200x3600
20000 19.80 87.90 0.5 19240 7060 35600 4370x3580x4110
25000 23.50 104.00 0.4 23760 8600 41360 4710x4120x4250 2040/2040
31500 28.10 125.00 0.4 28400 10500 49100 5360x4570x4390

注:有载调压变压器高压可提供±3%×2.5%或±4×2.5%调压范围



中能变压器、品质保证、质保三年!!!

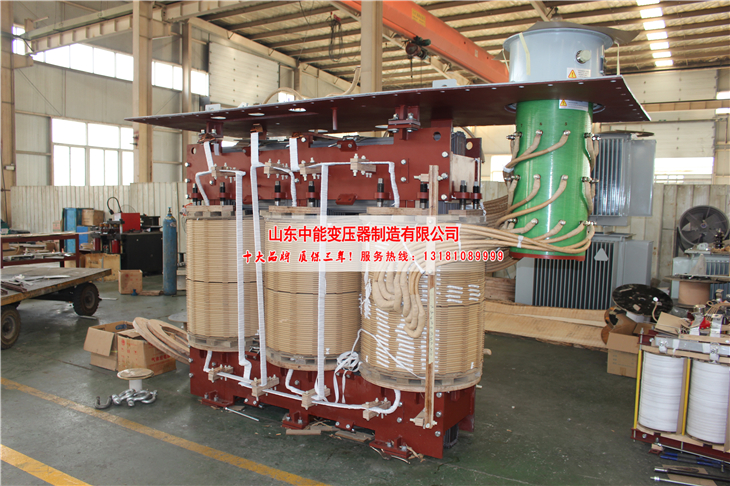

铁芯——低损耗、低噪音、高强度
★全部采用高导磁晶粒取向冷轧硅钢片
★全部为45O,全斜接缝
★铁芯无穿孔,采用玻璃粘带绑扎专用设备绑扎铁芯
★铁芯片剪切使用德国GEORG公司纵剪、横剪线加工
★高质量的线圈,高质量的绝缘件是保证变压器质量的关键
★广泛采用换拉导线和复合导线,最大限度地降低线圈的附加损耗
★用电子计算机圈的冲击特性,选择合理的线圈结构,保证线圈具有可靠的电气特性和冲击强度
★大型线圈在防尘空调间制造,广泛采用立式绕线机
★按照电场分布特性而设计的成形绝缘件已应用在变压器的绝缘结构上

畅销全国各地。中能变压器7×24小时销售热线:13181089999
